MT Pro 4.1 проверка напряжения.

#1

Сообщение Petyanya » 20 июн 2019, 22:47

MT Pro 4.1 проверка напряжения.
Начинаем с подключения. Я стандартно использую 2 и 3 канал. Так удобно. Всегда под руками, не путаешься. Обычно из опыта необходимо снимать сигнал с 2 датчиков, реже 3 и более.

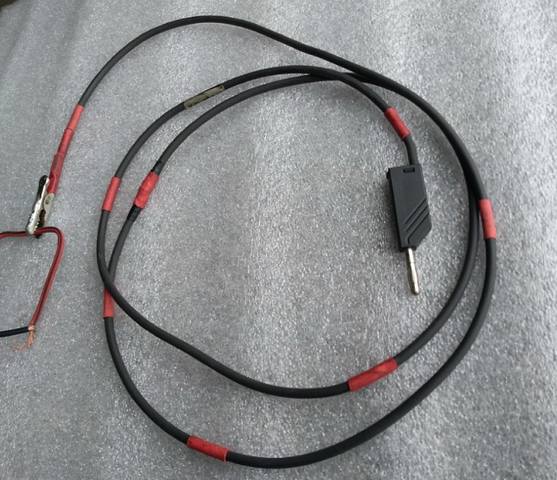

Подключаюсь немного переделанным кабелем. Он сдвоенный, на конце два банана.

К нему подключаюсь или иголкой, на конце обычная булавка.
Или крокодилом.Щупы для осцилографа
Далее создаем рабочее окружение. Пользуемся нижней панелью. Справа доступен режим самописца, позволяет писать до 2часов непрерывного сигнала, рядом режим осциллографа.
Затем сохраняем настройку, очень удобно. вы один раз всё подогнали под себя, далее вы просто нажимаете СЕРВИС...загрузить рабочее окружение... выбираете сохраненную настройку и работаете.


Отправлено спустя 2 минуты 9 секунд:
Сама настройка.

Отправлено спустя 9 минут 11 секунд:
Далее подключаемся к датчикам. Допустим стоит цель снять сигнал коленвала и распредвала.
Подключаемся к датчикам иголками, где нет доступа к к разъёмам прокалываем крокодилом.
Так же подключаемся к коленвалу. Заводим машину, нажимаем запись, записываем сигнал.
Сигнал имеет такой вид.
Сама осциллограмма.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
